Extractora de Retal Q-strip

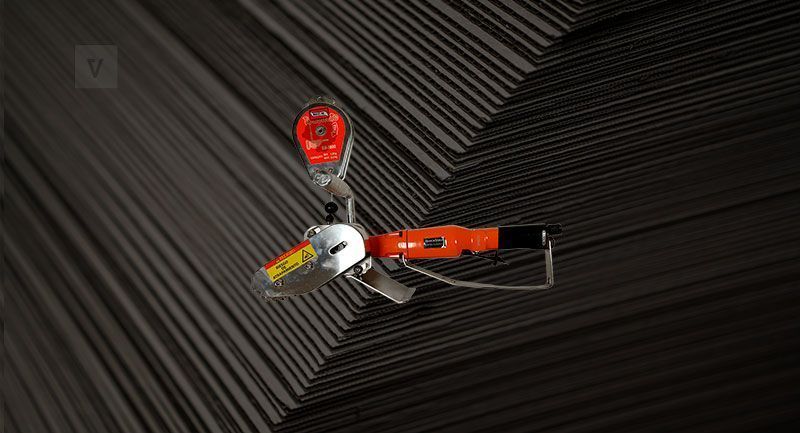

Extractora de retal Q-strip

Máquina compacta y neumática que retira el recorte sobrante de las pilas troqueladas, con un solo operario y hasta 10 veces más velocidad que el destroquelado manual.

Solicitar oferta Ver cómo funciona

Destroquelado manual vs Quickstrip

El mismo trabajo, dos formas de resolverlo.

Destroquelado manual

Trabajo lento, costoso y de poco valor añadido.
Genera cuellos de botella en la sección de troquelado.
Aumenta el riesgo de bajas laborales.

Desbrozadora Quickstrip

Hasta 10 veces más rápido que el destroquelado manual.
Libera personal para tareas de mayor valor añadido.
Bajo consumo gracias a su sistema neumático.

Véala en funcionamiento

Un minuto real de extracción de retal, sin montaje.

¿Su línea tiene este mismo cuello de botella?

Le enviamos una oferta ajustada a su producción, sin compromiso.

Solicitar oferta

Compatible con los materiales más utilizados en troquelado

Un solo equipo para las tres familias de material que dan más problemas en desbarbado manual.

FOLDING

COMPACTO

ONDULADO

Seis razones técnicas para incorporarla

Fácil manejo

Sistema neumático de diseño simple para que el operario extraiga el retal de forma rápida y precisa.

Precisión

Evita dañar el material, garantizando una entrega correcta para el pegado-encolado posterior.

Rentabilidad

Rápidamente amortizable: elimina cuellos de botella y reduce el tiempo de destroquelado en un 85%.

Seguridad

Sistema de doble asa y bloqueo de seguridad para un funcionamiento sin riesgos para el operario.

Durabilidad

Componentes vitales —cadena y motor— de máxima calidad, preparados para cualquier tipo de material.

Asistencia

Recambios y servicio técnico local, con máquinas de sustitución disponibles para evitar paros de producción.

Datos técnicos

Modelo	Quickstrip
Fuerza motor	4.500 RPM
Presión de aire	6,3 bar (90 psi)
Consumo	12 CFM
Peso	4 kg
Margen mínimo de retal	Cartoncillo ≥ 8,5 mm · Ondulado ≥ 20 mm

Preguntas frecuentes

¿Trabaja con todo tipo de cartón?

Sí, con cartón sólido, microcanal contraencolado y ondulado.

¿Debo modificar mis troqueles?

Depende de la longitud de los flejes de corte del troquel. Recomendamos una sección de corte de máximo 45 cm: cuanto más pequeña la sección, más fácil el desbarbado. Su proveedor habitual de troqueles o nuestros técnicos pueden mostrarle cómo hacerlo.

¿Puede destroquelar secciones largas?

Sí, siempre que el corte sea correcto y las muescas del troquel estén bien ejecutadas.

¿Cuál es el margen mínimo de retal para un destroquelado correcto?

Aproximadamente 8,5 mm para cartón compacto y 20 mm para cartón ondulado.

¿Qué durabilidad tiene la cadena?

La Q-strip monta una cadena multidiente en aleación de acero con tratamiento térmico, de elevada dureza y durabilidad. La vida útil depende del uso, el material procesado y el mantenimiento periódico; recomendamos una lubricación ligera diaria. La cadena es sustituible mediante recambio.

¿Qué beneficios aporta a nivel productivo?

Comparada con el destroquelado manual, permite extraer el retal hasta 10 veces más rápido, con el consiguiente ahorro de tiempo y personal.

¿Qué consumo de aire tiene?

12 CFM a 6,3 bar de presión de trabajo. Si su compresor ya alimenta otros equipos neumáticos de la línea, es un dato a tener en cuenta al dimensionar el caudal disponible.

Nuestros clientes opinan

Instalaciones en todo el territorio avalan el funcionamiento de la Quickstrip.

El destroquelado era un cuello de botella en nuestra área de acabado. Nuestras dos Quickstrip nos permiten estabilizar todo el proceso y recolocar a personal en tareas de mayor valor añadido.

Desde el inicio de la demostración vimos claro el potencial de mejora de la Quickstrip sobre nuestro proceso de destroquelado manual. Nunca habíamos amortizado una máquina tan rápido.
